市场上有一些可定制的多功能金属激光焊接机，它不仅仅可以完成激光焊接工作，还可以完成金属切割等系统的工作。由于此类激光焊接机的功能较多，所以需要加强其控制系统的设计，才能让设备实现自动化加工。多功能金属激光焊接机的控制系统称为微机控制系统，下面我们就以某个焊接设备的系统为例进行详细了解。

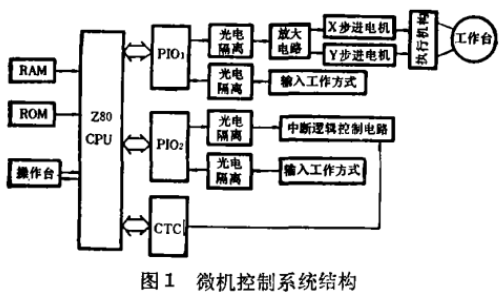

多功能金属激光焊接机微机控制系统主要有三大部分组成，具体的结构组成如图1所示，主要分为三大部分。一是I/0接口电路的扩展部分。TP801单板机有一个并行接口PIO，有两个端口，每个端口有八根线输入或输出。如果一个PIO不够，可以通过S-100总线扩展接口电路。在扩充PIO第二个接口的时候要注意中断链的连接以及扩展PIO2与I/O解码器连接时，要注意信道的选择。二是预置接口。并行接口PIO通过光电隔离电路与外界连接，其中PIO1的A口为输入，B口为输出，PBo~PB2和PBg~PBs通过光电隔离和功率放大电路连接到两个三相步进电机绕组上。三是中断控制电路。微机控制系统在控制多功能金属激光焊接机过程中，步进电机的旋转方向由程序控制，步进电机的速度由外部脉冲施加的中断次数决定。中断服务程序完成了单步、输出脉冲自动计数、激光源开关等全过程。中断控制逻辑电路中有自动、单步和激光计数脉冲三种中断源，它们通过硬件电路共用一个中断输入通道，实现PIO1的PAo位连接。
