紫外激光打标机打标数据类型的概述

紫外激光打标机打标数据类型的概述

市场上售卖的紫外激光打标机价格比一般的打标设备贵，原因有两点，其一是激光器等零部件的制作成本比较高，其二是它打标的效果更好，能够对细小的电子元器进行印刻，而且还不会损坏产品其他区域。在使用紫外激光打标机的时候，跟一般打标设备一样，需要在电脑上进行编辑，编辑的前提条件要了解打标数据有哪些不同的类型。

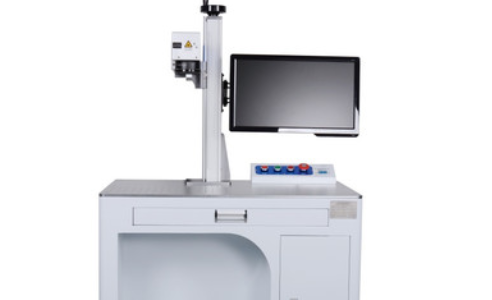

印刻的内容需要通过紫外激光打标机的电脑输送到单片机系统，输入的数据有三种类型，分别是扫描数据、矢量数据和字库。

1、扫描数据的格式如下：H7 H6 H5 H4 H3 H2H1 H0 L7 L6 L5 L4 L3 L2 L1 L0 ，其中H3到H0和L7到L0共同构成12位数据，可以确定运动点终点的相对坐标，单位是脉冲当量，两个字节决定冻结形式直线的信息。

2、矢量数据的格式如下：总长度、标志、数据（X、Y、Z、I、J、F、M），其中总长度占一个字节，说明矢量所需的字节总数。标志占用一个字节，字节中的D2~D6位定义后续的数据字节。当紫外激光打标机位值为0时，表示对应的数据字节是没有意义的，并且不存在。数据位于标记之后，并且X、Y、2、1和J数据可以依次出现，每个数据占用两个字节，然后F、M数据可以出现，每个数据占用一个字节。其中，X、Y、Z、F和M数据字节由标志条目字节的对应D2到D6位值确定，标志着存在或不存在。

3、字库数据 ，在紫外激光打标机的刻印过程中，不仅要标记上述扫描或矢量图形，还要标记生产线号、产品序列号或生产日期。为此，系统中定义了用于标记的字体、专门用于产品序列号的刻印。在这个字库数据中，有65种字符，分别占据文件代码00~40。字体中字符的笔划以矢量格式指定，从左上角开始，到右上角结束。字符的起始位置和输入所有字符后的返回位置由紫外激光打标机的电脑端确定，然后会有一个矢量文件存储将单片机中接收的字符。
